Opis

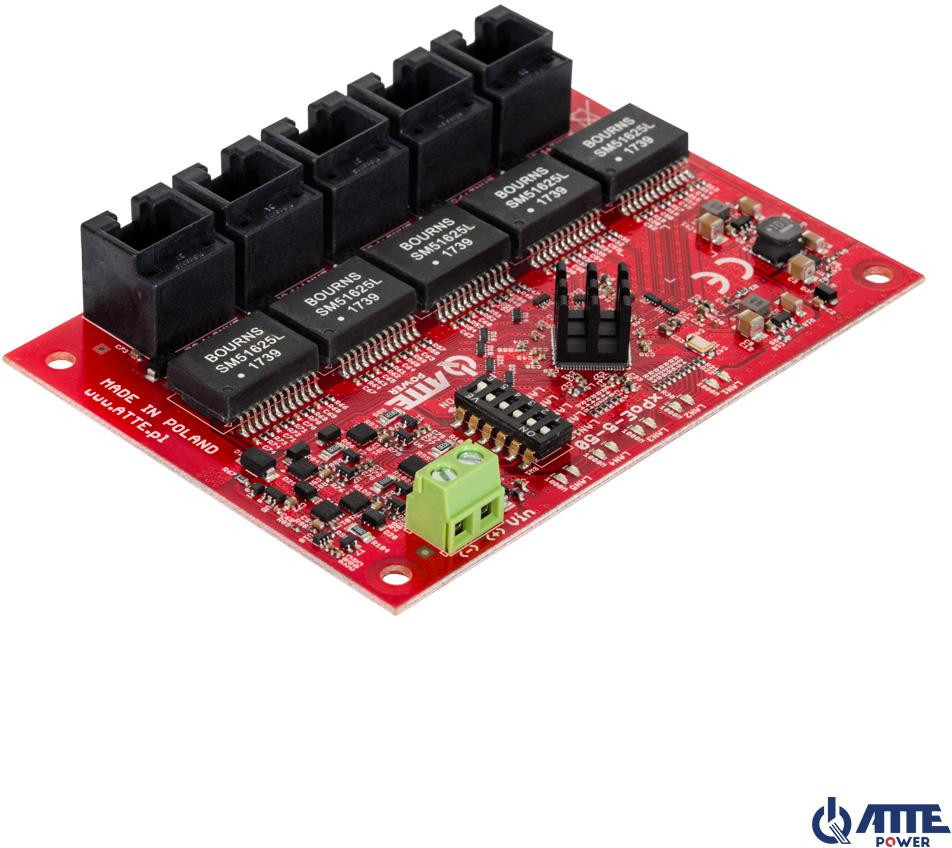

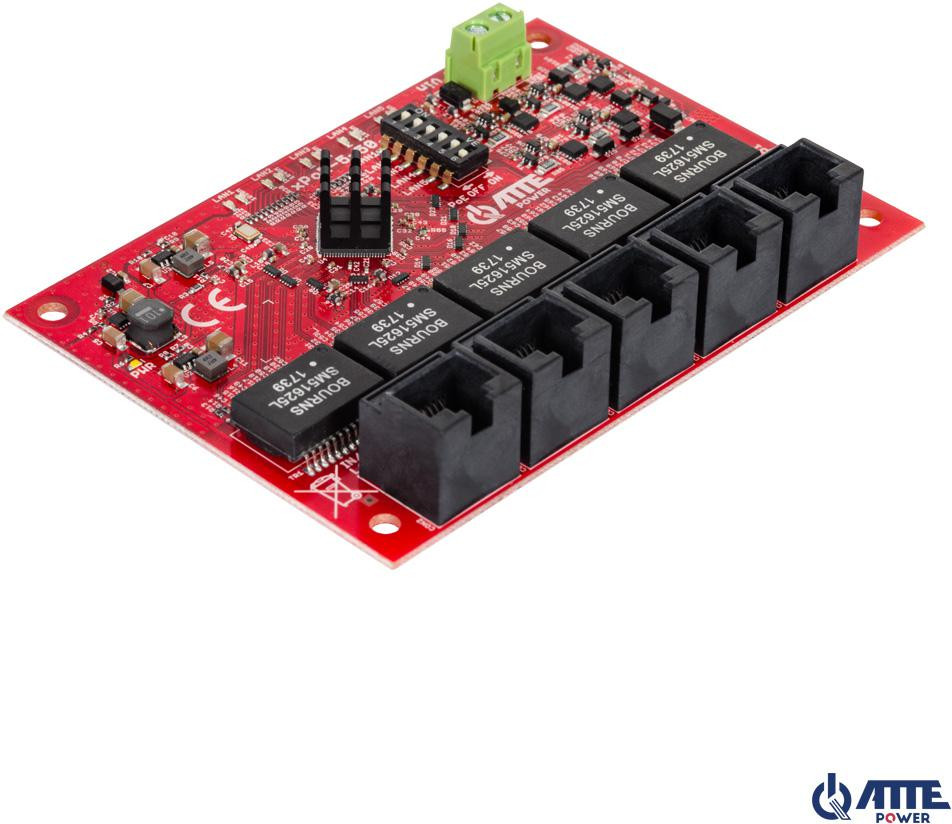

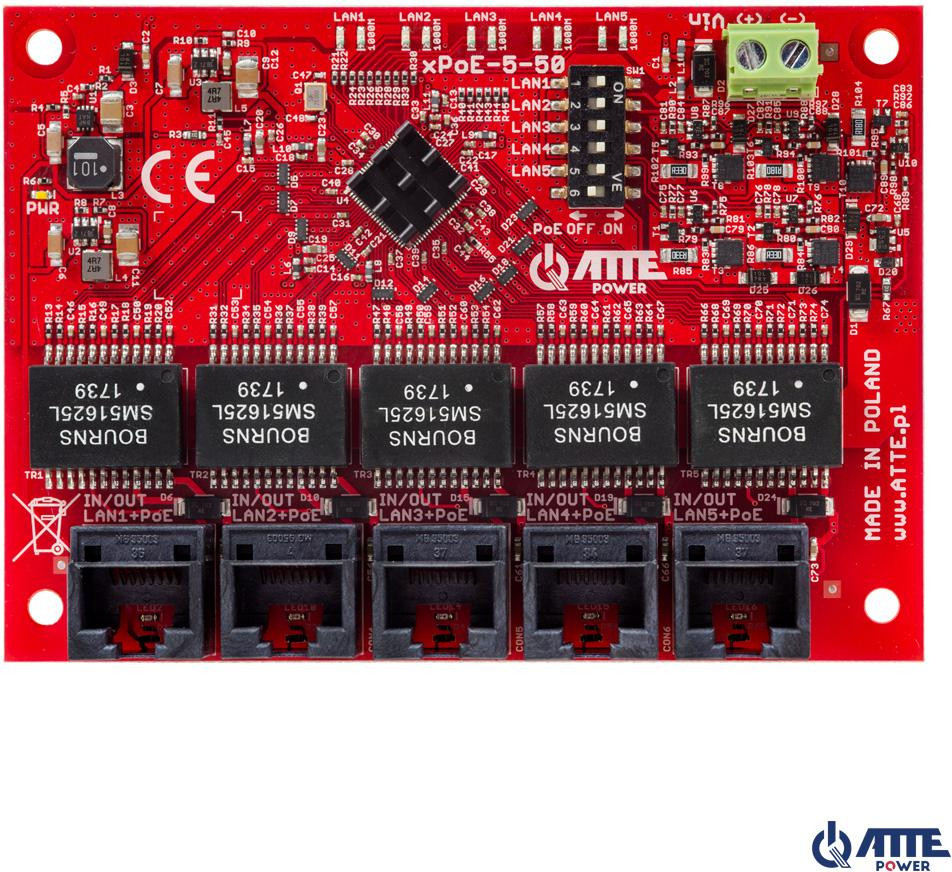

SWITCH 5-PORTOWY POE ATTE xPoE-5-50-OF
Model: xPOE-5-50-OF
Najważniejsze cechy:
- umożliwia budowę „magistrali” PoE 100W poprzez kaskadowe łączenie switchy (jeden xPoE-5-50 zasila kolejny)
- 5 portów Gigabit 10/100/1000Mbps
- zasilanie PoE po wszystkich parach = mniejsze spadki napięć (straty energii) na magistrali PoE
- możliwość zasilania do 5 odbiorników PoE 802.3at / af / bt *
- możliwość zasilania wszystkich swtichy i extenderów z serii ATTE xPoE
- niezależne bezpieczniki elektroniczne dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- bardzo niski pobór mocy (<2 W)
Specyfikacja techniczna
| DANE TECHNICZNE: | |
| Porty LAN | 5 portów RJ45 10/100/1000Mbps |
| 5 x PoE PASSIVE 35 … 56V | |
| Funkcje portów 1/3 | LAN 1 … LAN 3: |
| WEJŚCIE PoE – PASSIVE PoE (do 72W) – zasilanie switcha | |
| WYJŚCIE PoE – do odbiorników PASSIVE PoE (do 72W@56V), 802.3af (do 15,4W), 802.3at (do 30W) | |
| PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) | |
| Funkcje portów 2/3 | LAN4 … LAN5: |
| WEJŚCIE PoE – PASSIVE PoE (do 100W) – zasilanie switcha | |
| WYJŚCIE PoE – do odbiorników PASSIVE PoE (do 100W@56V), 802.3af (do 15,4W), 802.3at (do 30W) | |
| PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-) | |
| Funkcje portów 3/3 | CON1 Vin (-) (+): |
| WEJŚCIE ZASILANIA (korzystać wyłącznie gdy NIE jest zasilany z portów PoE): do 7 A (392W @56V) | |
| WYJŚCIE ZASILANIA (jeżeli jest zasilany z portów PoE): do 1,8A (gdy zasilany z LAN 4 lub LAN 5) | |
| Napięcie zasilania | 35 … 56 VDC |
| Napięcie wyjściowe dla urządzeń PoE | Vout = Vin |
| Zabezpieczenia portów | LAN 1 … LAN 5, Vin |
| Zabezpieczenie przepięciowe | |
| LAN 1 … LAN 3: | |
| Zabezpieczenie przeciwzwarciowe 1,3 A z auto powrotem | |
| LAN 4 … LAN5: | |
| Zabezpieczenie przeciwzwarciowe 1,8 A z auto powrotem | |
| Sygnalizacja pracy | LED PWR (biały) – obecność zasilania |
| LED w złączach RJ45 LAN 1 … LAN 5 (czerwony) – obecność zasilania PoE na porcie | |
| LED LAN 1 … LAN 5 – link i transmisja na porcie, link 1000Mbps (dla połączenia Gigabit) | |
| Kontrola zasilania na portach | Przełącznik PoE ON/OFF – pozycje 1 … 5 (LAN 1 … LAN 5) |
| PoE WYŁĄCZONE na porcie – przełącznik w pozycji OFF (dioda LED wewnątrz portu nie świeci) | |
| PoE ZAŁĄCZONE na porcie – przełącznik w pozycji ON (dioda LED wewnątrz portu świeci) | |
| Konstrukcja obudowy | Brak – moduł do zabudowy |
| Montaż | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
| Temperatura pracy | -25°C…+65°C |
| Wymiary | 108 x 77 x 20 mm |
| Waga | 0,054 kg |
