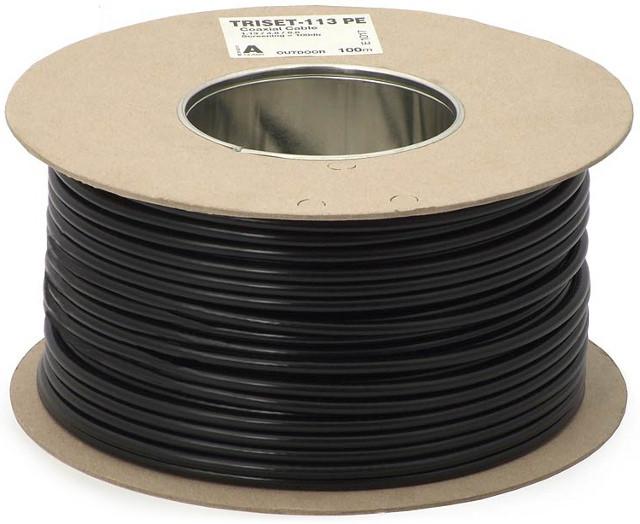

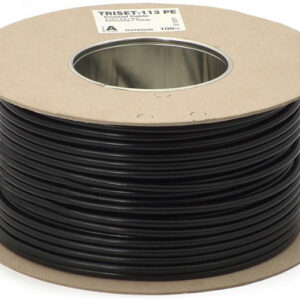

PRZEWÓD KONCENTRYCZNY TRISET-113 75 Om PE+żel Fca klasa A 1,13/4,8/6,8 100 dB

NAJWAŻNIEJSZE CECHY

• niska tłumienność
• znakomite dopasowanie
• wysoka skuteczność ekranowania
• powłoka PE

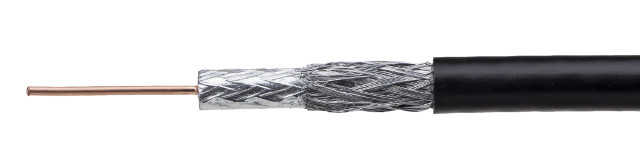

SPECYFIKACJA TECHNICZNA

• Rdzeń miedziany:
• Średnica rdzenia: mm,1,13,+/- 0,03
• Dielektryk fizycznie spieniany:
• Grubość dielektryka: mm,1,83,+/-0,05
• Średnica dielektryka: mm,4,8,+/-0,1
• Owalność (odkształcenie od przekroju kołowego): ,+/-2%
• Folia Aluminiowa/Pet/Folia Aluminiowa 9+23+9um:
• Szerokość: mm,18,+/-0,3
• Zakładka: mm,>3,+/-0,5
• Grubość: um,46,+/-3
• Materiał: Aluminium
• Średnica drutu: mm,0,12,+/-0,01
• Liczba drutów: szt,24 x 7,
• Kąt nawinięcia: stopnie,23,
• Płaszcz zewnętrzny:
• Materiał: PE
• Grubość: mm,0,8,+/-0,1
• Średnica: mm,6,8,+0,20/-0,05
• Kolor: ,czarny,
• Parametry elektryczne:
• Rezystancja kabla w temperaturze 20 stopni C: Om/km,16,85,+/-0,5
• Pojemność: pF/m,52,+/-1,5
• Rezystancja izolacji: MOm/km,2000,+/-3%
• Impedancja: Om,75,+/-3
• Współczynnik skrócenia fali: %,84,+/-1
