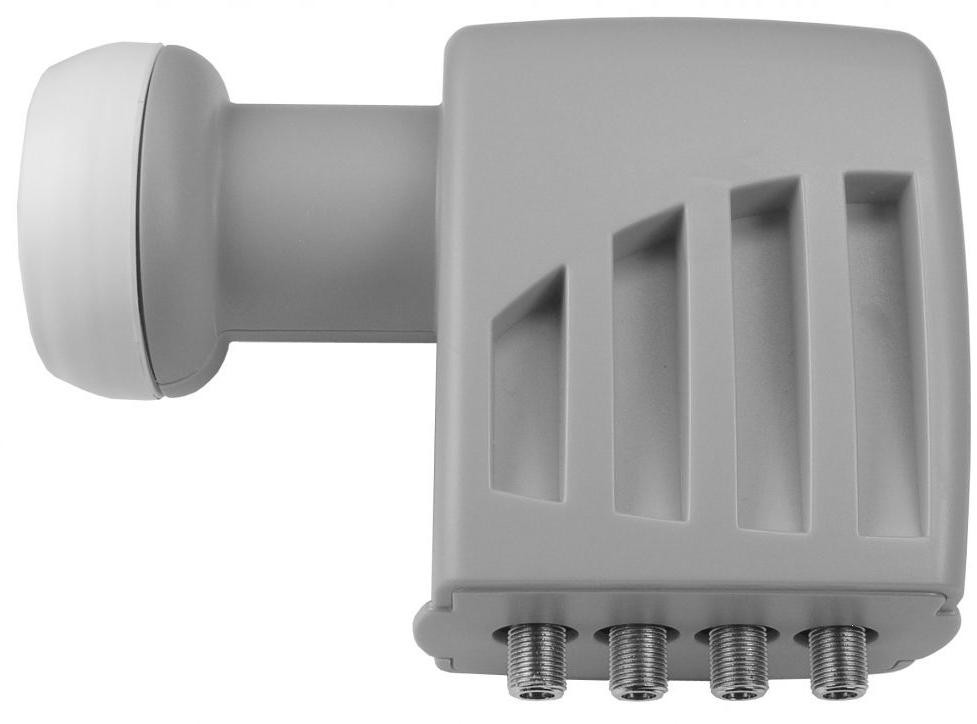

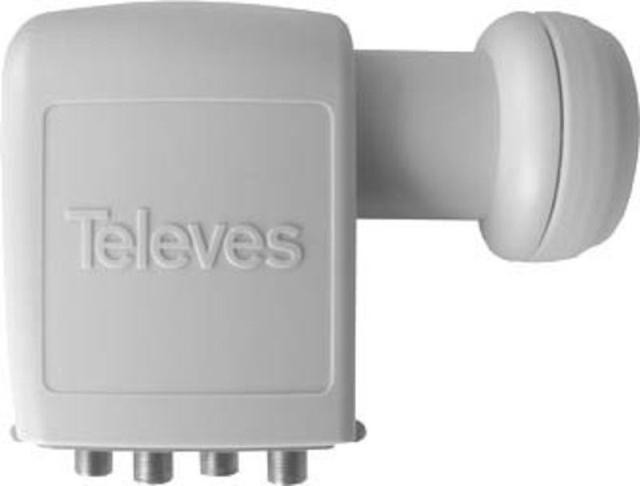

Konwerter QUAD (poczwórny) Televes 747202

Zastosowanie:

Konwerter LNB Quad z 4 uniwersalnymi wyjściami, gdzie każde z nich posiada cztery kombinacje polaryzacja/pasmo (Hh, Hl, Vh, Vl).

Opakowanie pojedyncze.

Cechy wyróżniające:

• Estetyczny design, kompaktowe wymiary
• Duże wzmocnienie
• Niski współczynnik szumów
• Duża liniowość
• Duża separacja między polaryzacjami
• Bardzo wysoki stopień ochrony: IP66
• Praca przy ekstremalnych temperaturach otoczenia

Ogólna charakterystyka:

• Lekkie
• Kompatybilne z uchwytami o średnicy 40mm
• Niskie zużycie prądu
• Zasilane z odbiornika lub multiswitcha
• Łatwa instalacja
• Kompatybilne z systemami multisatelitarnymi

Specyfikacja techniczna:

Zakres częstotliwości GHz 10,7 … 12,75

Kontrola polaryzacji Horizontal Vdc 16 … 19

Kontrola polaryzacji VerticalVdc 12 … 14

Zakres częstotliwość wyjściowa MHz 950 … 2150

Częstotliwość Oscylator lokalny 0KHzGHz9,75

Częstotliwość Oscylator lokalny 22KHzGHz10,6

ZyskdB60

Współczynnik szumudB0,3

Stabilność oscylatora lokalnego MHz -1,5 … 1,5

Separacja polaryzacji dB > 20

Szum fazowy (@10 Khz)dBc-80

Napięcie zasilania Vdc 11 … 19Maks. pradmA150

ImpedancjaΩ75

Średnica uchwyt do LNBmm40

Temperatura pracy°C -30 … 60
