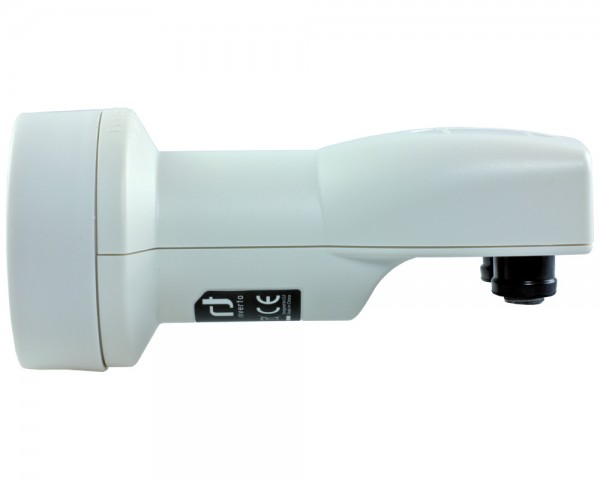

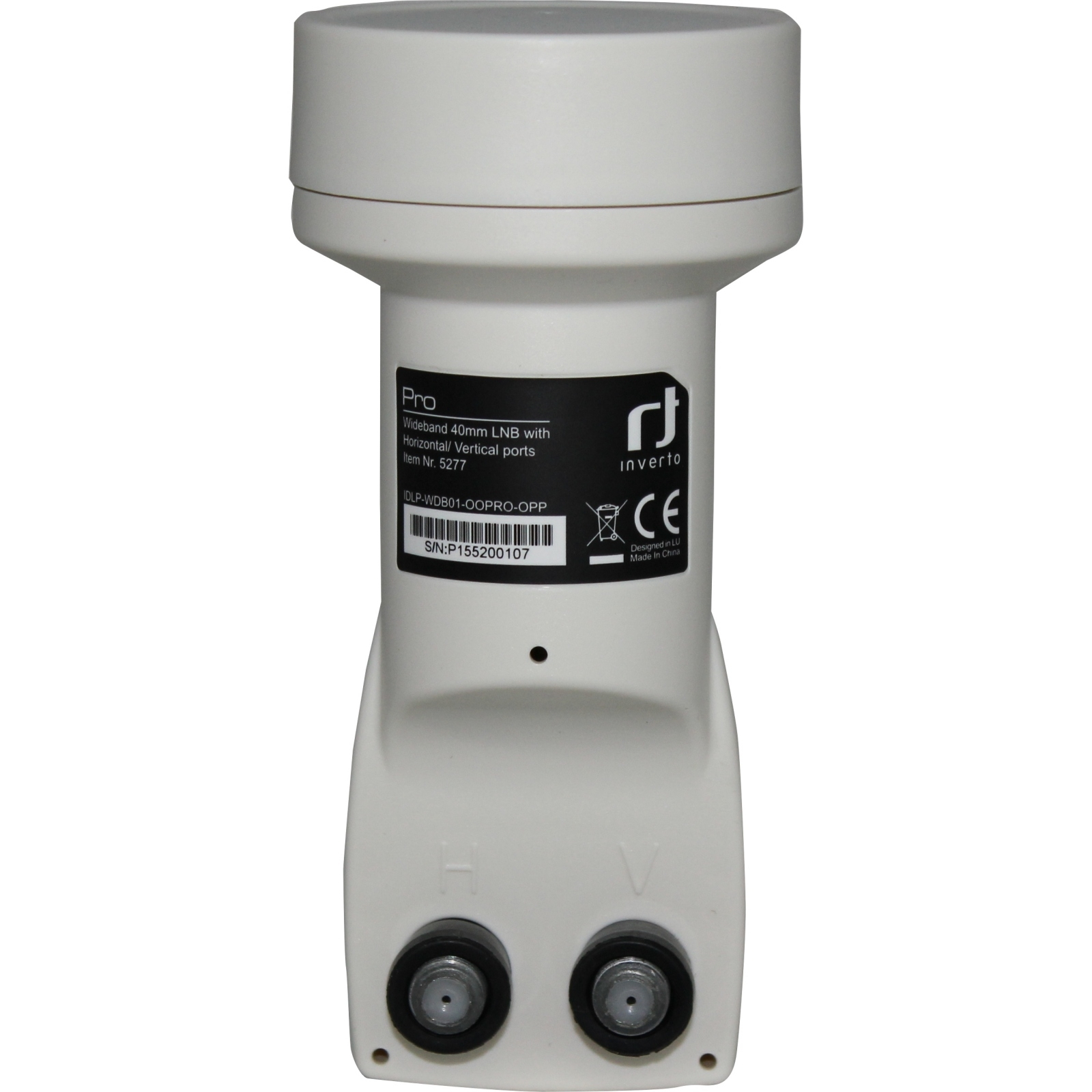

Konwerter Inverto Wideband

Najważniejsze cechy

• Niski poziom hałasu, zgodny z DVB-S2 (HDTV)
• Niski poziom szumów
• Niskie zużycie energii
• Wysoka izolacja polaryzacji krzyżowej
• Wysoka stabilność częstotliwości
• Większa odporność na zakłócenia 4G

Przeznaczenie

Odbiera dowolny sygnał satelitarny w paśmie Ku generując sygnał do dwóch polaryzacji: poziomej i pionowej.

Specyfikacja techniczna

• Pasmo przenoszenia we / wy szerokopasmowego: 10.70 ~ 12.75 GHz
• Zakres częstotliwości O / P: 300 ~ 2350 MHz
• Częstotliwość LO przy @ 25 ° C: 10,4 GHz ± 1 MHz
• LO Drgania temperatury (-30 ~ + 60 ° C): 10,4 GHz ± 2 MHz
• Hałas fazy LO: -80dBc / Hz @ 10KHz
• Głośność Max dB: Maks. 1dB
• Wzmocnienie konwersji: 50dB ~ 60dB
• Zysk Różnorodność: 5dB (maks.)
• Wzrost płynności (27 MHz): ± 0.5dB / 27MHz
• Odosobnienie polaryzacji krzyżowej: 22dB (min.)
• Odrzucenie obrazu (8.05-10.1 GHz): 40dB (min.)
• P1dB: 0dBm (min.)
• O / P VSWR: 2,5: 1 (maks.)
• O / P Spurious: -60dBm (maks.)
• Zasilanie DC 10-10V maks. mama: 150mA maks.
• Średnica sworznia karmy: 55mm
• Średnica szyjki: 40mm
