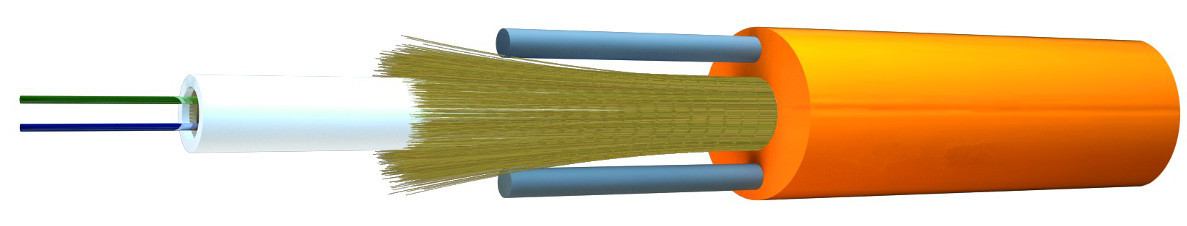

KABEL ŚWIATŁOWODOWY ZIEMNY DAC 12J

NAJWAŻNIEJSZE CECHY

• Światłowód jednomodowy
• Libczba włókien: 12
• Typ włókna 9/125
• Możliwość bezpośredniego kładzenia w ziemi
• Ochrona przed przenikaniem wilgoci
• Odporność na odkształcenia

ZASTOSOWANIE

Kabel światłowodowy zewnętrzny do bezpośredniego zakopania w ziemi DAC.

SPECYFIKACJA TECHNICZNA

• Grupa produktu: Kabel zewnętrzny
• Standard włókna: ITU-TG.657.A1
• Odporność na odkształcenia: tak
• Bezhalogenowy (zgodnie z EN 50267-2-2): tak
• Ochrona przed wzdłużnym przenikaniem wilgoci: tak
• Gryzonioodporny: nie
• Tuba: centralna
• Typ włókna: SM
• Powłoka zewnętrzna: PP (Polipropylen)
• Kolor powłoki zewnętrznej: pomarańczowy
• Grubość powłoki zewnętrznej: 1.5mm
• Zakres temperatury pracy: -30°C / +70°C
• Zakres temperatury instalacji: -10°C / + 50°C
• Zakres temperatury składowania/transportu: -30°C / +70°C

CHARAKTERYSTYKA KABLA

• Nazwa: DAC 12J

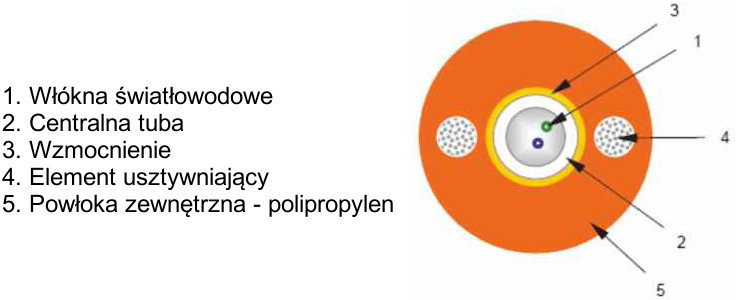

• Konstrukcja: 12 x SM (1×12)
• Promień gięcia [ mm ]: 60
• Waga [ kg/km ]: 28
• Średnica [ mm ]: 5.9
• Maks. siła naprężająca [ N ]: 1200

CHARAKTERYSTYKA WŁÓKNA

• Typ włókna: Włókno jednomodowe 9/125nm wg
• : ITU-T G.657.A1 IEC-60793-2-50, B6-A1
• Średnica pola modu: 1310nm [Pm] : 9.2 ± 0.3
• Średnica pola modu ; 1550nm [Pm]: 10.2 ± 0.4
• Niecentryczność pola modu [%]: Max. 6
• Niecentryczność rdzenia/powłoki pierwotnej włókna [Pm]: Max. 0.4
• Średnica powłoki pierwotnej włókna [Pm]: 125.± 0.5
• Niecentryczność średnica płaszcza [%]: Max. 0.6
• Średnica pokrycia bezbarwna [Pm]: 242 ± 5
• Średnica pokrycia, w kolorze [Pm]: 254 ± 7
• Niecentryczność płaszcz/powłoka pierwotna włókna [Pm]: Max. 8
• Zakres temperatury pracy; -60°C to+85°C [DB/km]: Max. 0.05
• Czułość na zginanie- 10 obrotów wokół Ø30mm-1550nm [Db]: Max.0.1
• Czułość na zginanie – 10 obrotów wokół Ø30mm-1625nm [Db]: Max.03
• Czułość na zginanie – 1 obrót wokół Ø20mm -1550nm [Db]: Max. 0.75
• Czułość na zginanie -1 obrót wokół Ø20mm- 1625nm [Db]: Max.1.5
• Długość fali odcięcia [Nm]: Max.1260
• Długość fali dla dyspresji zerowej [Nm]: 1300- 1322
• Spadek zerowej dypresji [Ps/nm²km]: Max. 0.090
• Dypresja chromatyczna; 1285nm- 1330nm [Ps/nm.km]: Max. 3.0
• Dypresja chromatyczna 1550nm [Ps/nm.km]: Max. 17.0
• Dypresja chromatyczna 1625nm [Ps/nm.km]: Max. 21.0
• Wartość wzorca łacza PMD Q [Ps/vkm]: Max. 0.20
• Max. tłumienie 1383nm: 0.29
• Max. tłumienie 1550nm: 0.19
• Grupowy współczynnik refrakcji 1330nm: 1.14671
• Grupowy współczynnik refrakcji; 1550nm: 1.14675
• Grupowy współczynnik refrakcji 1625nm: 1.01.4680
